원래 장소:
광저우, 중국
브랜드 이름:
OEM/ ODM/ YUEXIANKE
인증:
CE/ RoHS/ ETL/ ISO
모델 번호:
RG59
RG59 CCTV는 보안 카메라에게 / 안테나 텔레비전 RG59 동축 케이블 동력선을 보냅니다

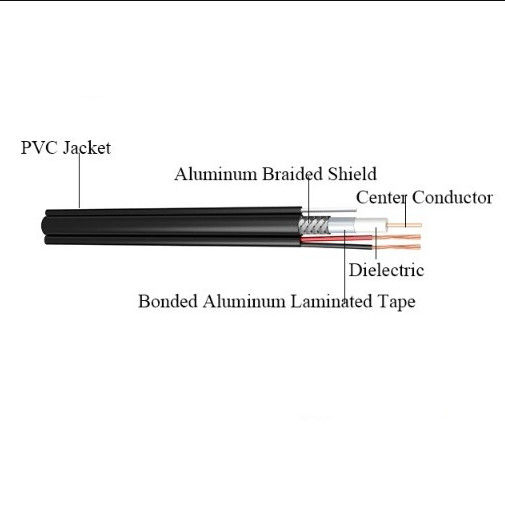

전원 케이블과 RG59
0.64Cu/CCS+3.66SPE+90%Braiding Coverage+6.0PVC+0.5mm2 power/0.75mm2 힘
0.81Cu/CCS+3.66FPE+Bonded foil+90% 끈목 Coverage+6.0PVC+0.5mm2 power/0.75mm2 전원
전원 케이블과 RG59를 위한 기술
주로 케이블링과 CATV를 구축하면서, 전자 통신 장비, RF 송신기 단위의 통신 시스템의 유통과 접근을 위해 사용됩니다 ; 가장 현저한 특징은 광대역과 고속도입니다 ; 현재, 또한 넓게 멀티미디어 전송 필드에 사용했습니다 ; RG59에 따릅니다.
특징
| 명세서 | ||||||
| 피직컬 디멘션 | ||||||
| 성분 | 표준 차폐 | 트라이 차폐 | 쿼드 차폐 | |||
| 인치 | 밀리미터 | 인치 | 밀리미터 | 인치 | 밀리미터 | |
|
공칭 중심 도체 직경 |
0.032 | 0.81 | 0.032 | 0.81 | 0.032 | 0.81 |
|
공칭 직경 유전체 위에서 |
0.144 | 3.66 | 0.144 | 3.66 | 0.14 | 3.66 |
|
공칭 직경 제1 쉴드 위에서 |
0.151 | 3.84 | 0.151 | 3.84 | 0.151 | 3.84 |
|
공칭 직경 재킷 위에서 |
0.24 | 6.1 | 0.24 | 6.1 | 0.265 | 6.73 |
|
명목상 재킷 벽 두께 |
0.03 | 0.76 | 0.032 | 0.81 | 0.034 | 0.86 |
| 공칭 직경의 | 0.051(single) | 1.3 | 0.051(single) | 1.3 | 0.051(single) | 1.3 |
| 강철 메신저 | 0.072(dual) | 1.83 | 0.072(dual) | 1.83 | 0.072(dual) | 1.83 |
| 일렉트리얼 특성 | ||||||
| 공칭 임피던스 | 75 오옴 | |||||
| 증식의 노미널 배속 | 0.85 | |||||
| 희석(20C) | ||||||
| 주파수(MHz) | Maximum(dB/100ft) | Maximum(dB/100m) | ||||
| 55 | 2.05 | 6.73 | ||||
| 211 | 3.8 | 12.47 | ||||
| 350 | 4.8 | 15.75 | ||||
| 450 | 5.4 | 17.72 | ||||
| 550 | 5.95 | 19.52 | ||||
| 750 | 6.97 | 22.87 | ||||
| 865 | 7.52 | 24.67 | ||||
| 1000 | 8.12 | 26.64 |
||||
